提到京东方，很多人的第一印象一定是一家全球显示领域的龙头企业。当然这也没错，毕竟京东方在显示技术领域的成果实在让人目不暇接。从前段时间的京东方创新技术大会上提出的“屏联万物”就能窥得一二，显示技术足够多且成熟才能撑得起“屏联万物”的构想。为了更深入的了解京东方在物联网领域都有那些成就，老马走进了新落成的京东方技术创新中心，整个行程确实大饱眼福。
8K显示技术先行

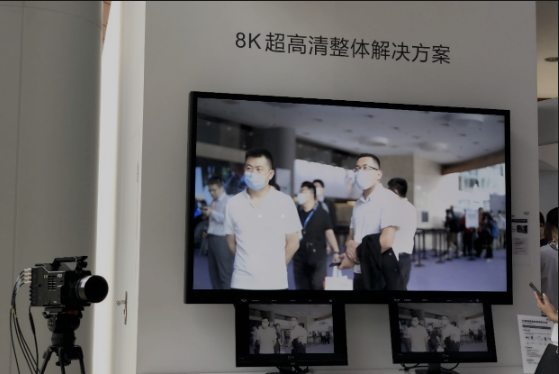

作为显示行业未来发展的趋势之一，8K高清显示技术是京东方诸多产品中的重要组成部分，京东方推出了一整套的8K超高清系统解决方案，意图打通8K产业链。在这套方案中的基础便是搭载了独有的ADSDS超硬屏技术8K超高清显示屏，拥有成熟的高动态范围显示技术，可以实现百万级的对比度，以及色彩方面自然也不在话下。
以此为基础，京东方在方案中推出了8K显示终端、BOE 8K解码播放器和BOE 8K影像服务云平台为组合的8K超高清显示系统解决方案。基于 BOE 云计算的“8K 超高清云视频平台”，搭配 BOE自主研发 AI 画质增强和 5G 增强技术，可实现在标准 5G 速度下进一步增强8K 数据实时传输，此方案的推出将有效推动8K超高清产业生态链的发展。
除此以外，在更大的应用场景——医疗服务中，同样是在5G的加持下，8K超高清显示让远程医疗会诊、远程手术指导、远程医疗教学成为可能，更大的拓宽了8K高清显示的应用。
AMOLED 以柔克刚
随着OLED显示技术的发展，一切不可能都开始逐步实现，逐渐将OLED显示的诸多魅力呈现给全世界的消费者，其中最吸引人的当属柔性显示。

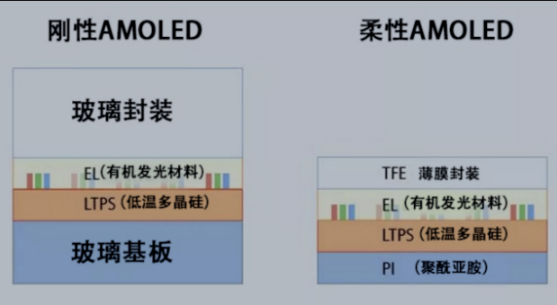

AMOLED屏幕实际上就是主动驱动的OLED，通过有源矩阵有机发光二极管，让OLED屏幕的响应速度更快、寿命更持久，同时拥有自发光的特性。不过最重要的是，AMOLED显示是一个不拘泥于形势的显示技术，屏幕可以弯曲，可以折叠，让未来显示更具有无限的可能性。
柔性显示的发展其实充满艰难，柔性显示技术最早由国外企业掌握并且垄断，随着成都京东方第6代柔性AMOLED生产线量产，开启柔性显示新纪元。一般来说柔性显示技术分为多个阶段，包括：固定曲率，到弯曲、可折叠，可卷曲，最后达到全柔性，目前京东方的柔性显示技术就在全柔性阶段。

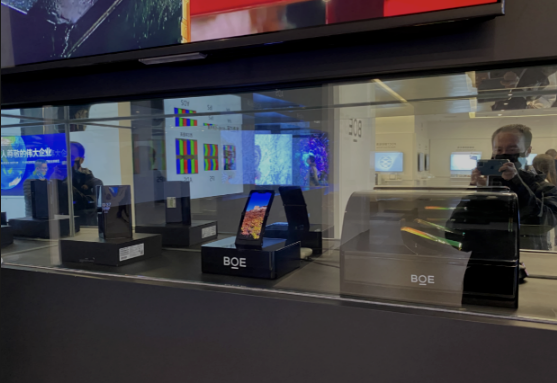

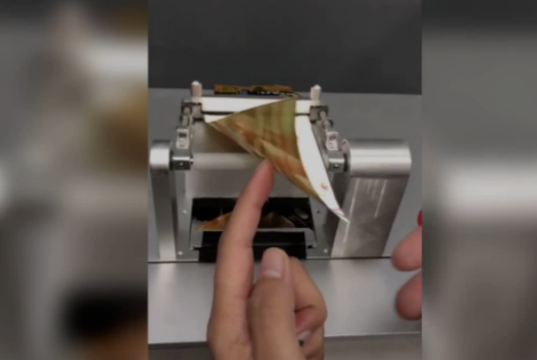

目前，京东方已经能够实现360°折叠柔性屏、可卷曲的柔性显示屏、柔性手环等创新产品。更重要的是，不再是垄断局面的柔性屏可以为更多的企业创造柔性显示新品，当真的“开放合作”、“柔情硬汉”。Mini/Micro LED打造未来显示
Mini/Micro LED是今后显示行业最热的技术方向，所以在京东方技术创新中心，关于这两项技术的展示也非常多。Mini/Micro LED和OLED都被称为是下一代的显示技术，都是自发光显示，但是特点不尽相同，应用的场景也不同。

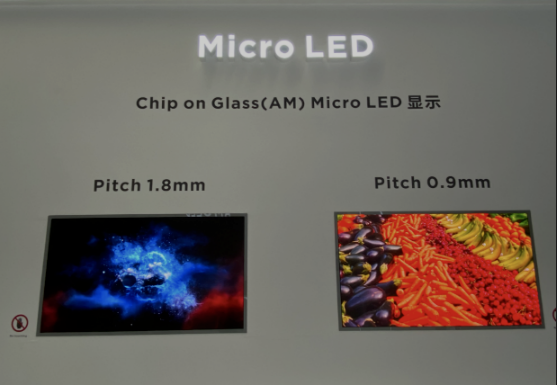

不同于大街小巷的LED广告牌和会议大屏，主动驱动式的Micro LED面板LED灯珠间距非常非常小，从而大大的提高了面板整体对比度和分辨率。同时，由于采用的是无机物半导体材料，它的功耗更低、更耐高低温、寿命更长。在此基础上，京东方将传统Micro LED chip On board（粘连在基板上）设计方式升级为chip On Glass（粘连在玻璃基上直接显示），更大程度上缩小的LED灯珠的间距，带来了Micro LED更加高的对比度与亮度。但Micro LED直显技术目前技术尚未完全成熟，不能达到稳定的量产同时其成本也是非常高的，在短期内无法触达消费级市场，但是京东方在这个技术方向上技术积累已经十分深厚。

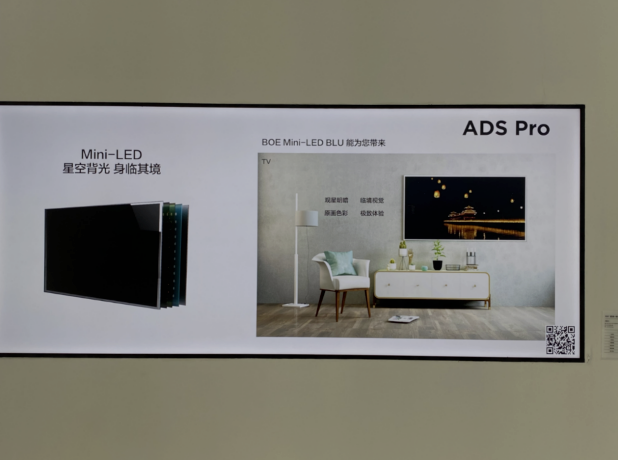

Mini-LED BLU的方案会在2021年迎来大爆发。Mini LED相邻灯珠点间距一般在5-10mm之间之间，非常适合作为高分区的液晶背光，可以实现更精细的动态背光效果，可以有效的提高LCD屏幕亮度和对比度，同时还能控制好暗部区域的显示以及所谓的漏光现象。在显示器或者电视领域，采用Mini-LED BLU方案的液晶产品，会在对比度上达到接近OLED的水准，同时还有着功耗、稳定性和成本的优势。在电视领域，这会是非OLED阵营在2021年对抗OLED阵营的杀手锏。

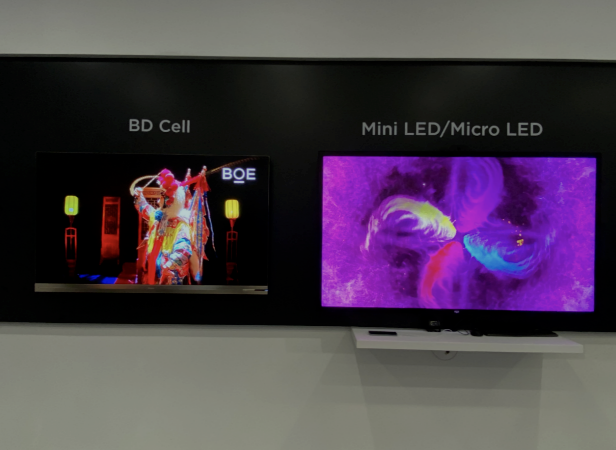

为了提高液晶的控光水平，京东方在液晶显示技术的基础上还推出了BD Cell产品，以双层LCD面板显示屏提高面板的整体对比度，一层负责显示，一层负责精细背光控制，百万像素级分区组合起来可以实现超高比拟度，超强色彩体现力，目前该方案已经在海信的量产产品上落地并有望引发更多品牌跟进。突破！QLED电致发光
目前市面上所售卖的QLED电视，其实并不是真正的QLED技术，而只是QD背光的LCD电视，只是应用了量子点材料的“光致发光”特性，可以大大的提升液晶电视的色准以及色域覆盖率。但是老马一直认为只有“电致发光”才是量子点技术的终极形态，这样的QLED显示才是真正的自发光技术，且因为QD材料是无机物，比起OLED的特性更加稳定，其余的技术优势也完全等同或超过OLED。
令人瞩目的是，京东方推出了全球首款55英寸4K主动矩阵量子点发光二极管(AMQLED)显示屏，这是京东方在电致发光量子点领域取得的又一重大进展。
目前制造OLED面板所用的蒸镀方式有很多弊端，包括三星等企业都在试图攻克印刷技术。京东方目前可以将量子点（QD）材料以喷墨印刷的方式制备到基板上，与光致发光量子点背光技术不同，AMQLED显示无需背光源，注入电流即可使量子点发光，具有自发光、色域广、寿命长等优势，成为量子点显示的发展方向。
通过技术创新，京东方在大尺寸量子点打印的均一性和稳定性等关键技术难题上取得了一系列进展。展示的全球首款55英寸4K AMQLED显示产品采用电致发光量子点技术，分辨率为3840×2160，色域高达119% NTSC，对比度可达1000000：1，在大尺寸显示领域具有广阔的市场空间和应用前景。
早在2017年，京东方就推出5英寸、14英寸采用全喷墨打印工艺的AMQLED产品样机，很多人一度以为这项电致发光QLED技术只能用在小屏显示上，如今京东方已经将QLED屏幕尺寸拓展到了55英寸，喷墨制程的京东方QLED显示能够拥有“自发光”的特性，技术进一步成熟之后一定会对大屏OLED产生巨大的冲击。
其实整个京东方技术创新中心展示了无数的细分场景，20年前京东方认为“显示无处不在”，20年后进化到了“物联网无所不在”，现在的京东方已成为一家为信息交互和人类健康提供智慧端口产品和专业服务的物联网公司，经过近几年的发展，在智慧零售、智慧交通、智慧教育、智慧金融等物联网细分场景已硕果累累，老马也在学习和理解，有机会再撰文分享。
但是依然有一根技术主线贯穿始终，那就是显示！在京东方屏联万物的构想中，全系显示产品从单纯的内容载体已经成为物联网基础架构和视觉表现。在这个过程中，京东方全系显示技术都充满了未来感，无论是8K显示技术配合5G时代的多场景适用、对柔性OLED的持续创新以及应用、对Mini/Mirco LED的再探索，还是“印刷”OLED/QLED的技术完善，都在极大程度上将显示技术基础推向开阔的未来。
同时，随着屏联万物时代构想的成型，多样化、形势丰富的屏幕拓展，都会将显示技术与人类的未来生活联动，通过计算机视觉、机器学习、人机交互、图像增强和视频融合的软件技术赋能产品及场景 ，一副科技无处不在，赋能智慧生活的画卷正在京东方的描绘下徐徐展开。
